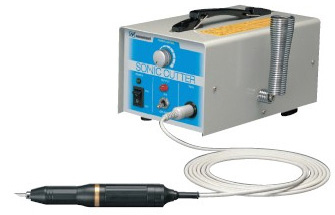

US-15CBS/USW-334/USW-335超聲波切割刀工作原理

       目前市面上最常用的切割刀分別為US-15CBS、USW-334、USW-335,用于布.橡膠，POP板，膠片等各種薄材料的裁剪，切斷和雕刻。
切割FRP復合材料和塑性材料。糾正印刷電路板圖形。去除膠粘劑和油漆。

     超聲波切割刀是利用波能量進行切割加工的一類設備，它最大的特點是切割不用刃口。或者說，不用傳統意義上的刃口。傳統的切割是利

用帶有鋒利刃口的刀具，壓向被切割材料。此壓力集中在刃口處，壓強就非常大，超過了被切割材料的剪切強度，材料的分子結合被拉開，

就被割斷了。由于材料是被強大的壓強硬性拉開的，所以切割刀具刃口就應該非常鋒利，材料本身還要承受比較大的壓力。對軟性、有彈性

的材料切割效果不好，對粘性材料困難更大。

     超聲波切割刀基本構成是超聲波換能器、變幅桿、切割刀（工具頭），驅動電源。超聲波驅動電源將市電轉換成高頻高電壓交流電流，輸給超聲波換能器。超聲波換能器其實就相當于一個能量轉換器件，它能將輸入的電能轉換成機械能，即超聲波。其表現形式是換能器在縱向作來回伸縮運動。伸縮運動的頻率等同于驅動電源供出的高頻交流電流頻率。變幅桿的作用一是固定整個超聲波振動系統，二是將換能器的輸出振幅放大。切割刀（工具頭）一方面進一步放大振幅，聚焦超聲波。另一方面是輸出超聲波，利用切割刀的類似刃口，將超聲波能量集中輸入到被切割材料的切割部位。該部位在巨大超聲波能量的作用下，瞬間軟化、熔化，強度大大下降。此時，只要施加很小的切割力，就可達到切割材料的目的。
